Briel Computersに注文してあった Apple I Replica I のキットが先週届いていたので、この週末に組み立てた。このキットの基盤は半田ののりが非常に良く、トラブルもほとんど無く半田付け完了。３－４時間で完成した。

まずは、キットの説明書きにあったように、電源を入れた状態でICに来ている電圧をチェック。
ちゃんと５Ｖが来ていることを確認した。

ところで、制作に当たり２つ問題が。一つは送られてきたキットの部品のうち、４つ在るはずの 22 pF のコンデンサーが２つだけしかなかったこと。もう一つは、電源スイッチの半田ののりが非常に悪く、電力の大きめの半田ゴテでのせるのを試している内に、熱で壊れてしまったこと。コンデンサーが足りないことは荷物を受け取った日にチェックして分かっていたので、すぐに連絡して足りない分を送ってもらうことにしてあるが、この週末には間に合わなかった。壊れたスイッチについては、手持ちのスイッチで寸法が同じ物を見つけたので、それで代用した。

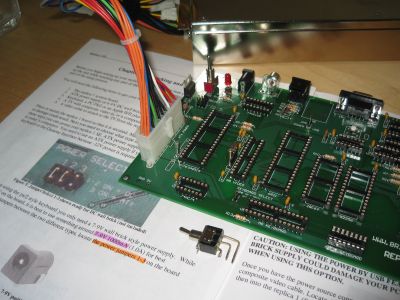

２つだけ在るコンデンサーはビデオ回路に使い、足りない方はキーボード制御回路用の方に回すことにした。写真左の電源ケーブルの右側に、部品が入るべきスペースがあるのがそれ。手前にあるのは、壊れたスイッチ。基盤の左奥の方に、赤い代用品のスイッチが見える。

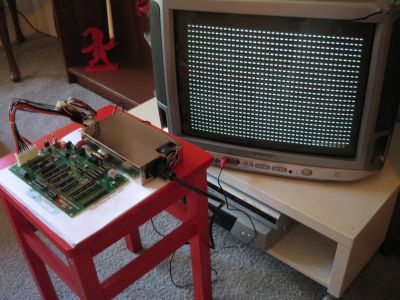

次に、矢張りキットに書いて在るとおり、ビデオ回路のＩＣだけ差し込んで、モニターに表示されるかどうかをテスト。

うまく行っているようなので、続けてCPUを含む全てのＩＣを差し込んでテストすると、説明に在るとおりの表示になった。

ココまで来れば、足りない２つのコンデンサーの到着が待てない。早速近所のRadio Shackに行って、コンデンサーの詰め合わせを買ってきた。22 pF のコンデンサは無かったが、10 pFのコンデンサがたくさん入っているので、並列でつなげて20 pFのコンデンサとして取り付け、機動。

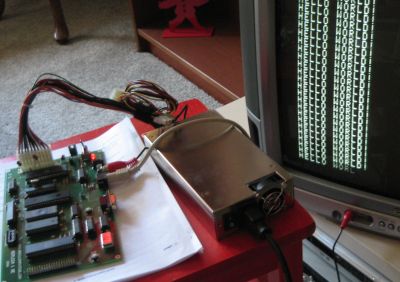

写真は、Apple BASIC で、Hello World を表示させたところ。一文字一文字出力されるのが分かるくらいのスピード。これは、CPUの性能ではなくて、ビデオ回路の性能に依存しているようである。FOR 文の１万回ループは約１１秒と、少年時代に使用していたMZ80Kと同じくらいのスピードであった。

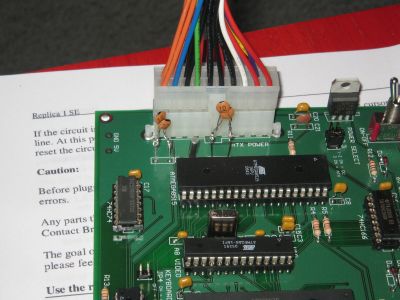

写真は、Radio Shack で買ってきたコンデンサ。不細工なので、Briel Computers から正規の部品が来たら、取り替えるつもり。
