少し思うところ在って、Z80のマイコンを作りたくなった。必要最小限の構成で。回路図は、以下の通り。


いわゆる、パチパチ式のコンピューターである。パソコンではなく、マイコンだ。使用部品は、以下の通り。
Z80 CPU
62256 static RAM
74HC14
74HC04
74HC00
水晶発振子（2 MHz）
トグルスイッチ　１９個。
プッシュスイッチ　３個。
LED ８個。
各種抵抗を幾つか。
コンデンサーを幾つか。

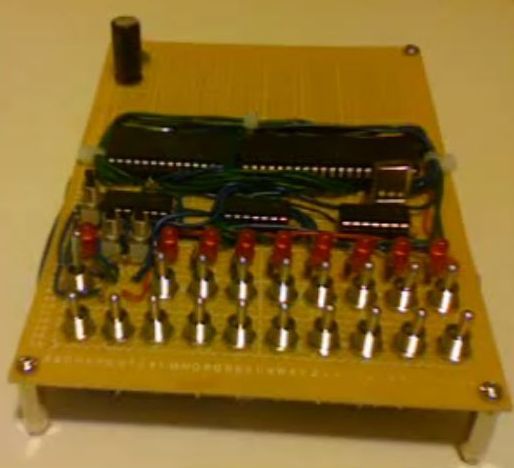

出来上がりは、以下の通り。手元に良いカメラがないので、あまり画像が良くないけれど、とりあえずの記念撮影。

８つのLEDの手前、８つのトグルスイッチが、データー指定用。その手前、１０個のトグルスイッチが、アドレス指定用。その左奥のトグルスイッチは、上に上げるとメモリ読み書きモードで、下げると実行モード。その右奥のプッシュスイッチは、左がメモリ読み出しで右が書き込み用。さらに奥のプッシュスイッチが、リセットボタン。

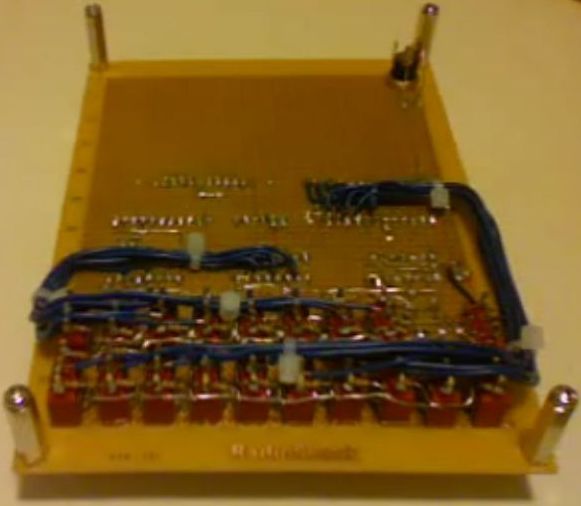

裏は、こんな感じ。

本当は半田付けが下手なので見せたくないのだが、解像度が良くないので下手さ加減が分からないため、平気で見せられる。

簡単な解説をYouTubeに載せたので、気になる方はどうぞ。
