KM-Z80 mini + カセットテープインターフェース
2013年6月10日
KM-Z80 mini (PIC32MXを用いた、１チップMZ-80K互換機) で、カセットテープインターフェースが動くようになった。

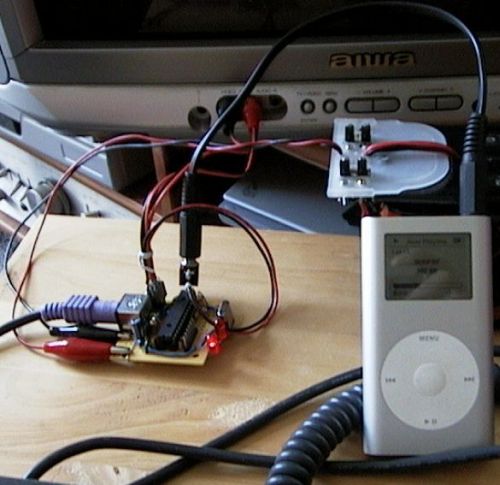

下は、iPodから、Bug Fireを取り込んでいるところ。
PIC32MX150F128Bと、接続されたiPod（古いiPodをKM-Z80専用に使っている）の拡大は、こちら。

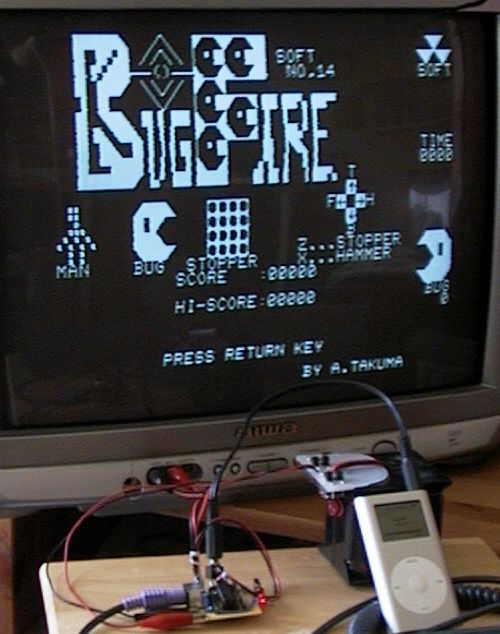

ロード終了後。
このBug Fireは、以前制作したKM-Z80では、画面のちらつきがひどくて楽しめなかったゲームだ。 KM-Z80 miniでは、Z80からVideo RAMに書き込む際の画面のちらつきが起こらないため、綺麗に表示できた。

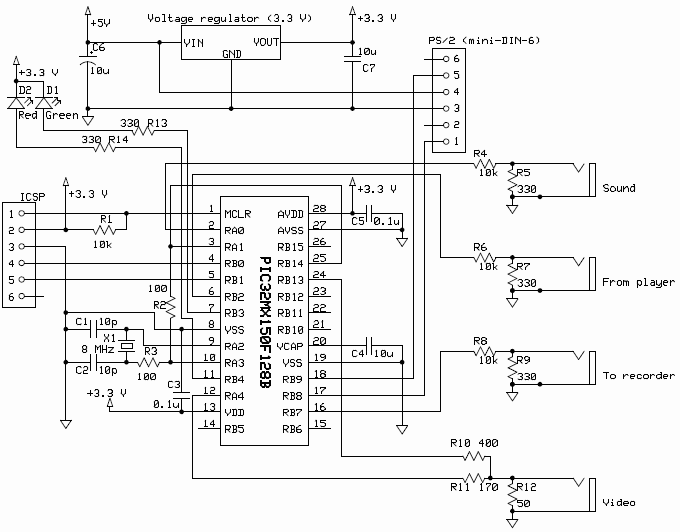

回路図は、以下の通り。以前のものに、若干修正を加えてある。
カセットテープの再生端子と録音端子を、別にした。また、パイロットランプと、英数/カナインジケーターを兼ねたLEDを追加してある。これらのLEDと録音用の端子（図でTo recorderとなっている部分）は必須ではないので、省略することが可能。
この新しいバージョンの完成に５ヶ月かかったのは、電子工作になかなか時間が取れなかった事もあるが、カセットテープインターフェース部分の実装に手間がかかったためである。以下、どういう仕組みになっているか、メモしておきたい。
MZ-80Kにおいて、カセットテープからのデーターの読み込みは、次のような方法で行っているらしい。

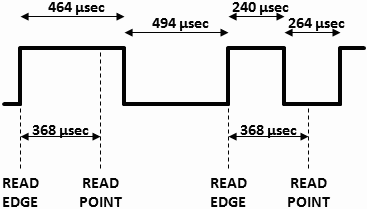

図では、長周期と短周期の２種類の信号が続けて送られてきた場合について書いてある。長周期は、464μ秒のHighシグナルに続けて、494μ秒のLowシグナルが続く。短周期では、240μ秒のHに続いて264μ秒のLである。データーの読み込みは、まず、シグナルの立ち上がりの検出から行う(READ EDGE)。立ち上がり検出から368μ秒後に、もう一度シグナルの検出を行う(READ POINT)。この時のシグナルが、HighかLowかで、長周期か短周期かを判断している。
MZ-80Kでは、この368μ秒という待ち時間をソフトウェアで行っている。従って、KM-Z80 miniでは、MZ-80KでのZ80 CPUの速度、2 MHzを正確に再現できれば、同じようにシグナルを読み取ることが出来る。現在(ver 0.182以降)では、KM-Z80 miniにおけるZ80 CPUのエミュレーションは2 MHzで動いている。しかし、この2 MHzという速度は、平均速度なのであって、常にこの速度でエミュレーション出来ているかというと、そうではない。特に、NTSCビデオシグナルの作成に忙しいときは、局所的にZ-80 CPUのエミュレーションが遅い速度で実行されているようだ。なので、MZ-80Kで行われているのと全く同じ方法でカセットテープからのデーターを読み込むことは、試してみたが、出来なかった。
READ EDGEの後、正確に368μ秒後（あるいは350μ秒後）にREAD POINTが来ればよいから、KM-Z80 miniでは、この部分の時間計測にPIC32MXに内蔵のタイマーを用いることにした。このPICは５個のタイマーを内蔵しているが、すでにすべて使ってしまっている。ただし、Timer3はサウンド用に使われている。この、サウンドであるが、MZ-80Kの性質上、カセットテープからデーターを読み込みながら音楽を奏でるということは不可能だ。したがって、Timer3は、データー読み込みの際は使われていないはず。そこで、Timer3を用いてREAD EDGEからREAD POINT迄の時間を決定することにした。
さて、READ EDGEのところ、MZ-NEW MONITORでは、次のように処理されている。
また、READ POINTは、次のように処理されている。
ただし、0655からは325μ秒の持ち時間時間ルーチンである。これらのルーチンに置いて、"LD A,(DE)"に続けて"AND 20"が実行されているところで、データーの読み込みを行っている。しかも、Monitor中、"AND 20"が実行されているのは、これらのルーチンだけである。従って、PC<0x1000で、かつ"AND 20"が実行された場合、カセットテープからのデーター読み込みと解釈して良い。
そこで、Z80エミュレーション中の"AND 20"の実行部分をPICのコードでオーバーライドし、「PC<0x1000で、かつ"AND 20"が実行された場合」に当てはまる場合にA/Dコンバーターからカセットテープからのデーター読み込みを行うようにした。また、A/Dコンバーターの値変換はTimer3によるトリガーで行う事とし、Timer3は350μ秒の周期で動くようにした。ただし、PC=0x0616もしくはPC=0x061Eの場合は、350μ秒を待たずに値を取得するようにしてある。
こういった修正により、READ EDGEの後、正確に350μ秒後にREAD POINTが行えるようになり、KM-Z80 miniでもカセットテープインターフェースからプログラムを読み込むことが出来るようになった。同様に、カセットテープへのデーター保存の方も、Timer3を利用して出力するようにしてあるが、まだ動作確認は取れていない。理論的にはうまくいっているように思われるが、録音するための環境が良くないせいか、セーブしたプログラムをロードできずにいる。ただ、KM-Z80 miniでデーターをセーブするようなことはほとんど無いだろうから（開発はKM-Z80 webで行える）、この部分の動作確認（及びプログラム修正）は後回しにしたい。
6/10現在の最新バージョン、ver 0193は、ここからダウンロード出来ます。
ライセンスは、とりあえず「転載不可」とします。ライセンスについてしっかり記述したver 0.2を、近日中に公開の予定です。私が作成した所は、LGPLとして公開します。
（バージョン0.3は、こちら）
下は、iPodから、Bug Fireを取り込んでいるところ。
PIC32MX150F128Bと、接続されたiPod（古いiPodをKM-Z80専用に使っている）の拡大は、こちら。
ロード終了後。
このBug Fireは、以前制作したKM-Z80では、画面のちらつきがひどくて楽しめなかったゲームだ。 KM-Z80 miniでは、Z80からVideo RAMに書き込む際の画面のちらつきが起こらないため、綺麗に表示できた。
回路図は、以下の通り。以前のものに、若干修正を加えてある。
カセットテープの再生端子と録音端子を、別にした。また、パイロットランプと、英数/カナインジケーターを兼ねたLEDを追加してある。これらのLEDと録音用の端子（図でTo recorderとなっている部分）は必須ではないので、省略することが可能。
この新しいバージョンの完成に５ヶ月かかったのは、電子工作になかなか時間が取れなかった事もあるが、カセットテープインターフェース部分の実装に手間がかかったためである。以下、どういう仕組みになっているか、メモしておきたい。
MZ-80Kにおいて、カセットテープからのデーターの読み込みは、次のような方法で行っているらしい。
図では、長周期と短周期の２種類の信号が続けて送られてきた場合について書いてある。長周期は、464μ秒のHighシグナルに続けて、494μ秒のLowシグナルが続く。短周期では、240μ秒のHに続いて264μ秒のLである。データーの読み込みは、まず、シグナルの立ち上がりの検出から行う(READ EDGE)。立ち上がり検出から368μ秒後に、もう一度シグナルの検出を行う(READ POINT)。この時のシグナルが、HighかLowかで、長周期か短周期かを判断している。
MZ-80Kでは、この368μ秒という待ち時間をソフトウェアで行っている。従って、KM-Z80 miniでは、MZ-80KでのZ80 CPUの速度、2 MHzを正確に再現できれば、同じようにシグナルを読み取ることが出来る。現在(ver 0.182以降)では、KM-Z80 miniにおけるZ80 CPUのエミュレーションは2 MHzで動いている。しかし、この2 MHzという速度は、平均速度なのであって、常にこの速度でエミュレーション出来ているかというと、そうではない。特に、NTSCビデオシグナルの作成に忙しいときは、局所的にZ-80 CPUのエミュレーションが遅い速度で実行されているようだ。なので、MZ-80Kで行われているのと全く同じ方法でカセットテープからのデーターを読み込むことは、試してみたが、出来なかった。
READ EDGEの後、正確に368μ秒後（あるいは350μ秒後）にREAD POINTが来ればよいから、KM-Z80 miniでは、この部分の時間計測にPIC32MXに内蔵のタイマーを用いることにした。このPICは５個のタイマーを内蔵しているが、すでにすべて使ってしまっている。ただし、Timer3はサウンド用に使われている。この、サウンドであるが、MZ-80Kの性質上、カセットテープからデーターを読み込みながら音楽を奏でるということは不可能だ。したがって、Timer3は、データー読み込みの際は使われていないはず。そこで、Timer3を用いてREAD EDGEからREAD POINT迄の時間を決定することにした。
さて、READ EDGEのところ、MZ-NEW MONITORでは、次のように処理されている。
0601 3EF9 LD A,F9 0603 3200E0 LD (E000),A 0606 00 NOP 0607 0A LD A,(BC) 0608 E608 AND 08 060A C20F06 JP NZ,060F // Continue if break-key is not pressed. 060D 37 SCF 060E C9 RET 060F 1A LD A,(DE) 0610 E620 AND 20 0612 C20706 JP NZ,0607 // Repeat if signal is 1 0615 0A LD A,(BC) 0616 E608 AND 08 0618 C21D06 JP NZ,061D // Continue if break-key is not pressed. 061B 37 SCF 061C C9 RET 061D 1A LD A,(DE) 061E E620 AND 20 0620 CA1506 JP Z,0615 // Repeat if signal is 0 0623 C9 RET
また、READ POINTは、次のように処理されている。
0521 CD5506 CALL 0655 0524 1A LD A,(DE) 0525 E620 AND 20 05C3 CD5506 CALL 0655 05C6 1A LD A,(DE) 05C7 E620 AND 20 0635 CD5506 CALL 0655 0638 1A LD A,(DE) 0639 E620 AND 20 067D CD5506 CALL 0655 0680 1A LD A,(DE) 0681 E620 AND 20 068D CD5506 CALL 0655 0690 1A LD A,(DE) 0691 E620 AND 20
ただし、0655からは325μ秒の持ち時間時間ルーチンである。これらのルーチンに置いて、"LD A,(DE)"に続けて"AND 20"が実行されているところで、データーの読み込みを行っている。しかも、Monitor中、"AND 20"が実行されているのは、これらのルーチンだけである。従って、PC<0x1000で、かつ"AND 20"が実行された場合、カセットテープからのデーター読み込みと解釈して良い。
そこで、Z80エミュレーション中の"AND 20"の実行部分をPICのコードでオーバーライドし、「PC<0x1000で、かつ"AND 20"が実行された場合」に当てはまる場合にA/Dコンバーターからカセットテープからのデーター読み込みを行うようにした。また、A/Dコンバーターの値変換はTimer3によるトリガーで行う事とし、Timer3は350μ秒の周期で動くようにした。ただし、PC=0x0616もしくはPC=0x061Eの場合は、350μ秒を待たずに値を取得するようにしてある。
こういった修正により、READ EDGEの後、正確に350μ秒後にREAD POINTが行えるようになり、KM-Z80 miniでもカセットテープインターフェースからプログラムを読み込むことが出来るようになった。同様に、カセットテープへのデーター保存の方も、Timer3を利用して出力するようにしてあるが、まだ動作確認は取れていない。理論的にはうまくいっているように思われるが、録音するための環境が良くないせいか、セーブしたプログラムをロードできずにいる。ただ、KM-Z80 miniでデーターをセーブするようなことはほとんど無いだろうから（開発はKM-Z80 webで行える）、この部分の動作確認（及びプログラム修正）は後回しにしたい。
6/10現在の最新バージョン、ver 0193は、ここからダウンロード出来ます。
ライセンスは、とりあえず「転載不可」とします。ライセンスについてしっかり記述したver 0.2を、近日中に公開の予定です。私が作成した所は、LGPLとして公開します。
（バージョン0.3は、こちら）
