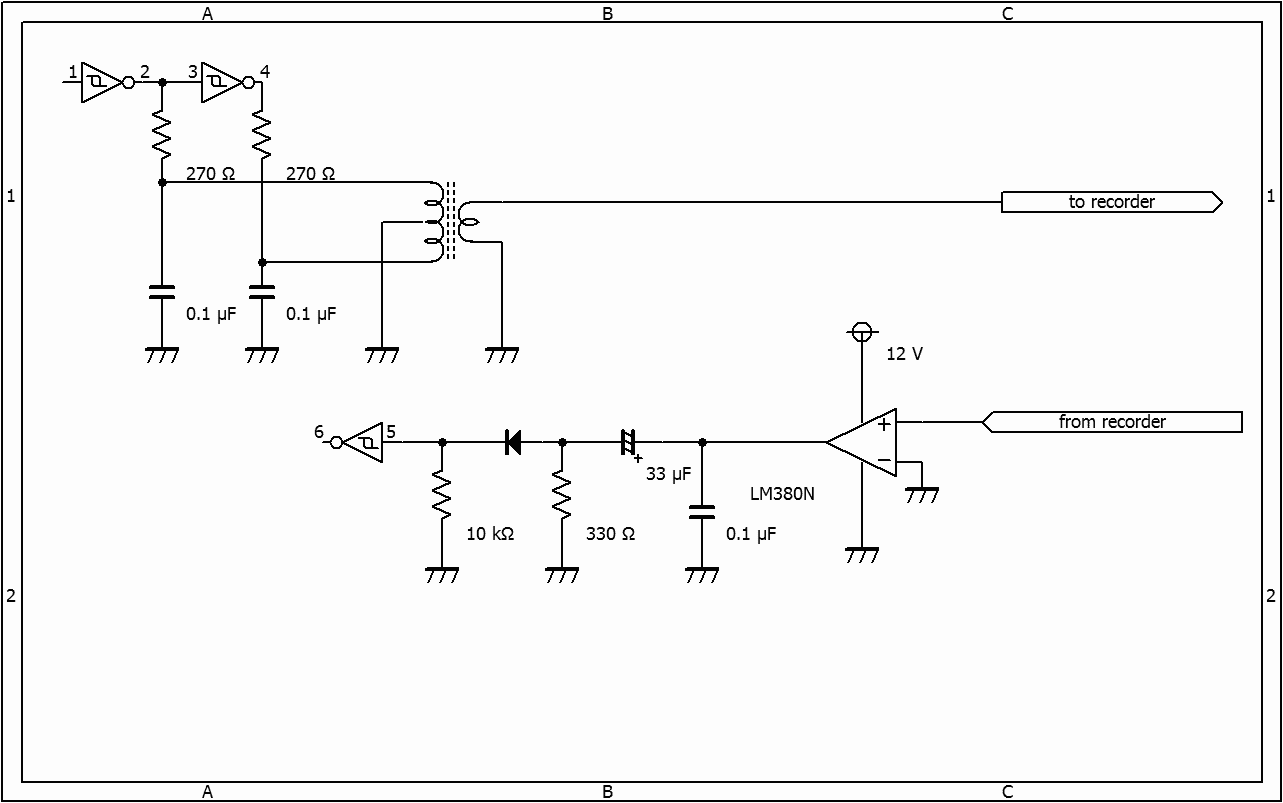

オシロスコープが動くようになった。本来ならば、このオシロの記事を先に書くべきなのであるが、これを使ってカセットテープインターフェースの回路試作版を作成することが出来たので、こちらを先に。オシロの方は、波形の表示にExcelを使ったりしているので、まだ公表する段階になっていない。こちらについては、また後日。

<カセットテープインターフェース のつづき>

先の記事で、「家庭用のコンセントの周波数60 Hzを読み取ることが出来た」と書いた。PC側の制御プログラムを完成させようと、この結果を解析してみると、少し問題があることがわかってきた。

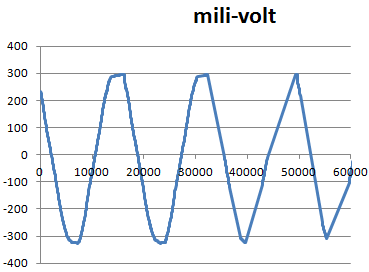

まず、PICに１秒間、１ミリ秒当たり２４回の測定をさせて、１ミリ秒ごとにデーターを送信させてみた。得られた結果を、Excelでグラフにすると、下のようになった。

<18F14K50で、簡易オシロスコープ　その２ のつづき>

18F14K50で、USB通信の続き。

先の記事で、とりあえずHIDでの通信ができるようになったと書いた。USBの仕様は膨大かつ複雑であり、これをブラックボックスとして扱わないと、先に進めない。当分の間、この複雑な仕様の部分は「改訂新版　PICで楽しむ USB 機器自作のすすめ」に頼って進めることにする。

HIDでは、一定のタイミングで、PCからPICへ、PICからPCへ、通信が行われているらしい。これは、デスクリプタでもそう宣言しているし、ネットで色々調べてみても、普通はそのような形で行くようだ。

<18F14K50で、簡易オシロスコープ のつづき>

現在、週末はパチパチマイコンのプログラミングで楽しんでいる。１６ビットのかけ算ルーチンが完成したので、次は円周率の計算に行こうと、電源を切らずに置いておいた。が、週の半ばで突然の停電。ここカリフォルニアでは、しょっちゅう停電する。為に、プログラミング途中のコードが全部失われてしまった。また一から打ち込まなければならない。

こんな事になる前に、まずカセットテープインターフェースなどの、保存装置が必要だ。もっとも、カセットテープからのデータを読み込むためのプログラムは、電源を切らずにRAMに置いておくか、毎回手打ちするか、この部分はPROMに焼くかをしないといけないのだけれど。

カセットテープインタフェースの回路設計のため、手持ちの部品で、CMOS-ICからの出力をパソコンで録音して、その録音した音をCMOS-ICに認識させるなどのテストを行ったが、どうやらオシロスコープが必要だということが分かった。

オシロスコープも最近は一万円ほどの値段からあるが、今回のインターフェースが完成すれば後は使うことはなくなるかもしれないし、今回の用途は最小限の性能の物で良さそうなので、自作することにした。MicrochipのPICマイコンにはA/Dコンバーターが付いているので、その値を逐次読み取って、PCに送信するだけの簡単な回路で良さそうだ。

そこで、先延ばしになっていた、PCとPICの間を、USBで通信する手法の会得に着手することに。

先日、日本に一時帰国にしたときに、「改訂新版　PICで楽しむ USB 機器自作のすすめ」を買ってある。しかも、パチパチマイコンの部品を購入する際、ついでにPIC18F14k50と、12 MHzの水晶やUSBプラグ差し込み口等も購入してある。お膳立ては出来ている。

<18F14k50で、USB通信 のつづき>
